Ø        产品名称 : 太阳能电池量子效率/光谱响应/IPCE测量仪QE-R
Ø        产品型号 : QE-R
Ø        产品说明: 太阳能电池全方位量子效率测量仪
光焱科技的太阳能电池光谱响应/量子效率/IPCE测试系统校正能力于2012年取得ISO/IEC 17025 (TAF)校正实验室认证，目前为全世界唯一取得此项目实验室认证之厂家。光焱科技的QE-R系统是依据IEC60904及ASTM规范，并参考世界著名实验室测量设备所设计的光谱响应/量子效率/IPCE测量系统，可用来测试各种不同的电池器件光谱响应/量子效率EQE，改善工艺，提升转换效率；另外这套QE-R系统可根据用户需求选配透射率、反射率测量功能，测试电池的透射率、反射率、与内部量子效率IQE，并可搭配客户所需的各式样品台；目前已被各著名研究中心及光电企业所采用。
Ø        产品特色:
特制高效率集光系统设计，有效提高信号强度，提供信噪比，使测量更快更稳定。
独家配备两部锁相放大器，即时监控光强，提供最准确的测量结果。
独家整合电脑自动控制信号切换器，可降低维修及耗材成本。
美国原装多光栅单光仪，稳定度高及扫描快速。
光源稳定，可长时间持续测试，缩短实验时间。
数据重复性高达99.5 %。
Ø        适用于测量各种结构的太阳能电池。主要有：
单晶/多晶硅太阳能电池、非晶硅/微晶硅/纳米晶硅/太阳能电池、染料敏化DSSC太阳能电池、碲化镉CdTe太阳能电池、铜铟镓硒CIGS太阳能电池、铜锌锡硫CZTS太阳能电池、有机太阳能电池OPV、黑硅太阳能电池、聚光太阳能电池CPV、三五族太阳能电池(GaAsN，GaAs，InGaAs，InGaAsN)、三结太阳能电池、四结太阳能电池、量子阱太阳能电池、异质结太阳能电池HIT。
Ø        多种测量功能：
外量子效率测量EQE、内量子效率测量IQE、光谱响应测量、IPCE测量、反射率测量、快速反射率测量、透射率测量、薄膜老化率测试、CCD显微形貌观察、失配因子测量Mismatch Factor、各种样品台与探针台、禁带宽度测量、自动样品台、Mapping地图形貌功能、各种太阳光谱AM下短路电流密度Jsc、IV测试功能、各种类型标准电池
Ø        系统说明:
QE-R标准系统满足IEC 60904-1、60904-7、60904-8要求之所有必备功能:
l        依据IEC 60904-8规范设计，可校正、量测光谱响应/量子效率/IPCE。
l        采用德国 与Fraunhofer ISE同等级的白光偏置光源，光源强度可达0~3个太阳 。
l        具备自动电压偏压功能，将电池稳定的维持在短路条件，在测试量测光谱响应 / 量子效率时无须再外接一个电源供应器，省去接线错误的麻烦。
l        量测太阳能电池材料能隙，提供客户重要材料参数。
l        独家光谱不合致度因子(Spectral Mismatch Factor)计算，提供用户最重要的修正参数。
l        独家全光谱短路电流密度计算(auto interlace演算)，可提供最准确的计算结果。
l        短路电流密度光谱，提供客户作为材料分析、工艺改进的依据。
l        内部量子效率计算功能，客户可自行输入反射率，计算内部量子效率。
l        高效率集光系统，集光效果 > 70 %，较传统透镜集光系统高于一个数量级以上的光强度，提供系统绝佳的信噪比与测量的准确性。
l        Czerny-Turner多光栅单光仪，低杂散光 < 10-5，高稳定度、扫描快速，光谱范围可达200 nm ~2000 nm。
Ø        双光束光路设计:
l        同中国NIM、美国NIST、德国PTB国际一级校验单位相同光路设计。
l        测量样品光电流信号同时监控光强变化，确保测量的高度准确性。
l        信号多工器，独家整合电脑自动控制信号切换器，避免插拔接头所造成的损坏，降低维修及耗材成本
Ø        优异的信噪比：可达100 dB是整体系统优化的结果，客户无须再阅读一般锁相放大器厚重的操作手册，无须自行优化测量时的设定参数，避免人为操作的困扰与错误。
Ø        交流测量模式或直流测量模式：客户无须再拆装任何硬件设备，直接将多功电表，模组化整合到系统内部，大幅简化硬体空间与拆装的不便性。
Ø        高均匀度参考探测器(Reference detector)

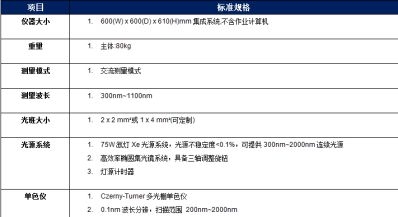

Ø        系统规格：

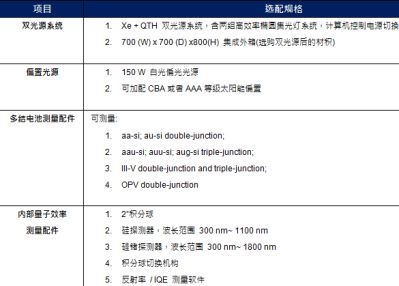

Ø         选购功能：
