全面积太阳能电池光谱响应测量系统

发布者: echo | 发布时间: 2014-8-28 12:20| 查看数: 2947| 评论数: 0

测试供求
产品名称: 全面积太阳能电池光谱响应测量系统
公司名称: 光焱科技股份有限公司
地区: 台湾
公司网址: http://www.enlitechnology.com/

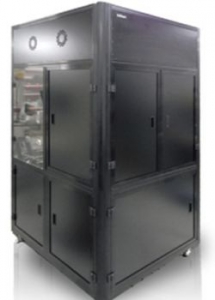

Ø  产品名称: 全面积太阳能电池光谱响应测量系统SR-156
Ø  产品型号: SR-156
Ø  产品说明SR-156是光焱科技独家研发的光谱响应测量系统,为全世界第一套模块化的156×156 mm2均匀光大面积照射之设备,用以测量硅晶电池的光谱响应,解决当前仅能测得电池片局部光谱响应的问题;并依据国际电工法规(IEC)进行光谱不合致度因子(Spectral Mismatch Factor)的修正;此套系统目前已被指标研究中心及光电大厂所采用。

Ø  产品规格
l  根据IEC60904-8规范设计,测量结果符合校验单位的要求。
l  可依IEC60904-7做光谱不合致度修正计算。
l  使用单光仪系统分光,大幅提升波长准确性、减小光路体积。
l  灯源具冷却系统可排除产生热量对测试环境影响。
l  光源稳定,可长时间持续测试,缩短实验校正时间。
l  一体化集成系统,毋须摆放在光学桌上,节省实验室空间,安装、搬运省时、省事。
l  依照FraunhoferISE,照射光斑面积尺寸≧ 156 ×156 mm2,涵盖整体电池,高均匀度≧ 95 %
Ø  系統规格

项目

规格
仪器大小
1.      1200(W) x 770(D) x 1620(H)mm集成系统,不含作业计算机
重量
1.      主体:350kg(其他:50kg)
测量波长
1.      300nm~1100nm
光班大小
1.      156 x 156 mm2
整合型光源系统
1.      450W氙灯及电源系统,高效率椭圆反射镜座(反射波长190nm~2000nm)

2.      垂直光路摆放,具备灯源三轴位置精密调整座,最小移动距离<5um

3.      独立气冷式散热系统
单光仪
1.      单光仪分光系统

2.      三光栅光学设计

3.      具备波长校正功能

4.      低杂散光设计<10-5
自动滤镜转轮
1.      可装载6片杂散光滤镜

2.      可手动/计算机控制,具LED显示
斩波器
1.      4Hz~500Hz,计算机频率控制
锁相放大器
1.      DSP锁相放大器

2.      数字滤波器
校正探测器
1.      Si侦测器,10 x 10 mm2

2.      有效面积内不均匀度<0.5%

3.      追溯一级校验机构报告
操作环境
1.      温度:20 ℃~40 ℃ ,湿度:20%~80%
光学均匀成像系统
1.      高效率积分光学系统

2.      高穿透率石英镜片组件,确保短波长光通量

3.      156 x 156 mm2高均匀度照射面积,均匀度优于95%
载台
1.      6吋真空导电平板

2.      真空开关

3.      25度恒温水冷平台

4.      手动微调探真座
真空帮浦
1.      Vacuum:-250mmHg

2.      Pumping rate:7liter/min
光谱不合致度因子计算模块
1.      可依据IEC60904-7计算光谱不合致度因子
计算机系统
1.      PC,LCD,Windows操作系统(需自备计算机桌)
软件
1.      光谱响应测量自动更正功能

2.      光谱响应自动测量功能
电力需求
1.      可选110V或220V AC单相,<1.5KVA
